产品概述：
基本原理:
温度控制阀是流量调节阀在温度控制领域的典型应用，通过控制换热器、空调机组或其他用热、冷设备一次热（冷）媒入口流量，以达到控制设备出口温度目的。当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度稳定在设定范围内。

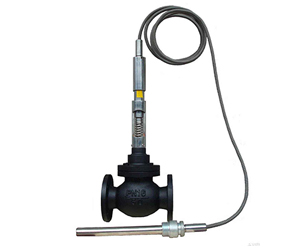

230自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。
应用领域
230型自力式温度调节阀由控制阀及温控器组成，是一种无需外来能源而只依靠被控介质自身的温度变化进行自动调节的节能型产品，主要用于冷热水、蒸汽、油等到介质的各种换热器中的温度自动控制，广泛应用在城市供热、供暖、石油、化工、冶金、轻工等工业领域。
产品特点
1、液压驱动，无需外部电源，使用安全可靠。
2、选用新型控温介质，热膨胀比例特性好，稳定性强。
3、造价低、工作稳定，调温范围广。
4、平衡式阀门，等百分比/ 线性流量特性。
5、结构紧凑，体积小，安装简捷， 使用寿命长。
技术参数
单位（mm）
|
型号 |
公 称 直 径 |
KV值m3/h |
结构尺寸 |
|||||
|
L |
H |
D |
H1 |
M |
Φ×n |
|||
|
ZW32 |
DN32 |
13 |
180 |
350 |
135 |
xunshou |
G1〃 |
Φ18×4 |
|
ZW40 |
DN40 |
22 |
200 |
550 |
145 |
xunshou |
G1〃 |
Φ18×4 |
|
ZW50 |
DN50 |
32 |
230 |
560 |
160 |
400 |
G1〃 |
Φ18×4 |
|
ZW65 |
DN65 |
50 |
295 |
620 |
180 |
400 |
G1〃 |
Φ18×4 |
|
ZW80 |
DN80 |
80 |
310 |
650 |
195 |
400 |
G1〃 |
Φ18×8 |
|
ZW100 |
DN100 |
125 |
355 |
690 |
215 |
490 |
G1〃 |
Φ18×8 |
|
ZW125 |
DN125 |
200 |
410 |
730 |
245 |
490 |
G1〃 |
Φ18×8 |
|
ZW |
DN |
300 |
490 |
780 |
280 |
490 |
G1〃 |
Φ18×8 |
|
ZW200 |
DN200 |
450 |
500 |
830 |
335 |
490 |
G1〃 |
Φ23×12 |
|
适 用 范 围 |
蒸汽 热水 导 热 油 |
|||||||
|
调 节 范 围 |
30℃~110℃ |
|||||||
安装指导
1、 温控阀前后装截止阀，并设旁通，以便检修。
2、 阀体要水平安装在一次热媒管道上，切勿倾斜或倒置。
3、 温控阀前装过滤器，防止焊渣割伤阀芯。
4、 感温探头装于换热器出口处或出水管道上
5、 传感器导管长3.5米（如需加长请订货时说明）。
6、 出厂设定值为60℃，用户可自行调整设定。
